Slickline PCE 유압 제어 그리스 주입 펌프 시스템 5000PSI ~15000PSI API 유선 장비

슬릭라인 PCE 유압 제어 그리스 주입 펌프 시스템 5000PSI ~ 15000PSI API 와이어라인 장비

I. 개요

그리스 주입 섹션은 그리스 주입 파이프 및 그리스 주입 밀봉 헤드를 위한 가압 및 복귀 시스템을 제공하도록 설계되었습니다. 와이어 또는 케이블이 작동 중일 때 그리스 주입 펌프에서 나오는 고압 그리스가 유량 제한 파이프 하부로 들어가 위로 흐르고, 최종적으로 유량 파이프 상부 배출구에서 배출됩니다. 이를 통해 유량 제한 파이프 내에 고압 값을 생성하여 케이블(또는 와이어) 윤활 및 유정 압력 밀봉 목적을 달성합니다.

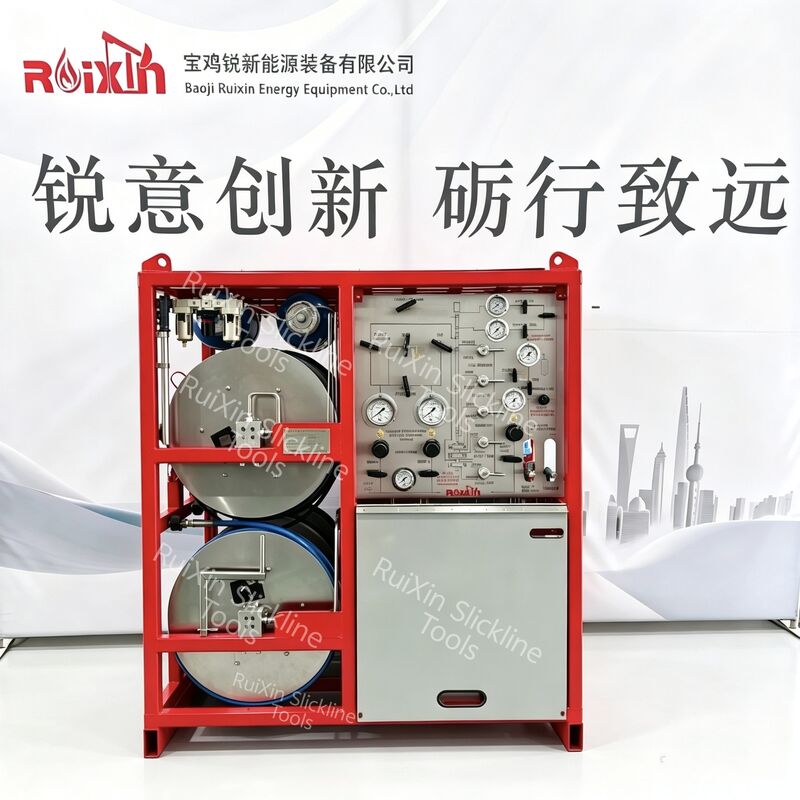

유압 제어 섹션은 주로 오일 펌프, 축압기, 방향 밸브, 안전 밸브 및 기타 지원 장비로 구성되어 폭발 방지 장치, 폭발 제어 상자, 상부 포수, 하부 포수, 낙하 방지 장치 등의 빠르고 안전한 전환 장치를 가능하게 합니다. 모든 작동은 작동 패널에 통합되어 있어 작동이 편리합니다.

II. 주요 기술 매개변수

1. 사양 및 모델: YK-70/21-Y;

2. 정격 출력 압력: 70 MPa;

3. 구동 공기압: 0.7 - 1 MPa;

4. 유압 출력: 21 MPa;

III. 구조적 특징

1. 유압 주입 펌프는 흡입 어셈블리, 주입 시스템, 유압 제어 시스템의 세 가지 주요 시스템으로 나뉘며, 모두 동일한 프레임에 설치됩니다.

2. 흡입 어셈블리는 주로 공기 소스 주 밸브, 파이프라인, 압력 조절기 등으로 구성됩니다.

3. 주입 시스템은 주로 주입 펌프, 고압 니들 밸브, 주입 드럼, BOP 드럼, 주입 호스, 배출 드럼 및 파이프라인 어셈블리 등으로 구성됩니다.

4. 유압 제어 시스템은 주로 유압 제어 구동 펌프, 축압기, 제어 밸브, 유압 호스, 드럼 및 파이프라인 어셈블리 등으로 구성됩니다.

5. 그리스 주입 시스템과 유압 시스템 모두 자체 오일(그리스) 저장 탱크를 갖추고 있습니다(저장 상자는 선택적으로 제공될 수 있습니다).

6. 그리스 주입 펌프와 유압 제어 구동 펌프는 공압 방식으로 작동하여 그리스/흡입합니다.

7. 그리스 주입 시스템과 유압 제어 시스템은 독립적으로 또는 동시에 작동할 수 있습니다.

고객 요구 사항에 따라 모든 크기를 맞춤 설정할 수 있습니다

주의

유지 보수 및 서비스

1. 흡입 시스템의 오일 미스터에 정기적으로 윤활유를 보충하십시오. 겨울에는 N32(20#) 오일, 여름에는 N46(30#) 오일을 사용하는 것이 좋습니다.
2. 파이프라인 밀봉 테스트를 정기적으로 수행하십시오.
