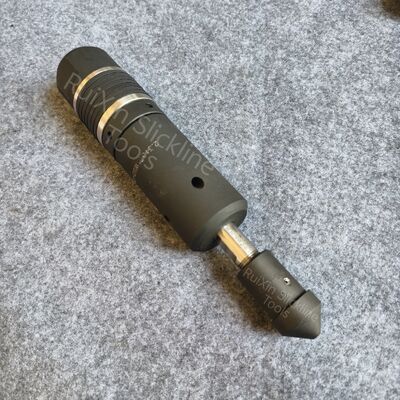

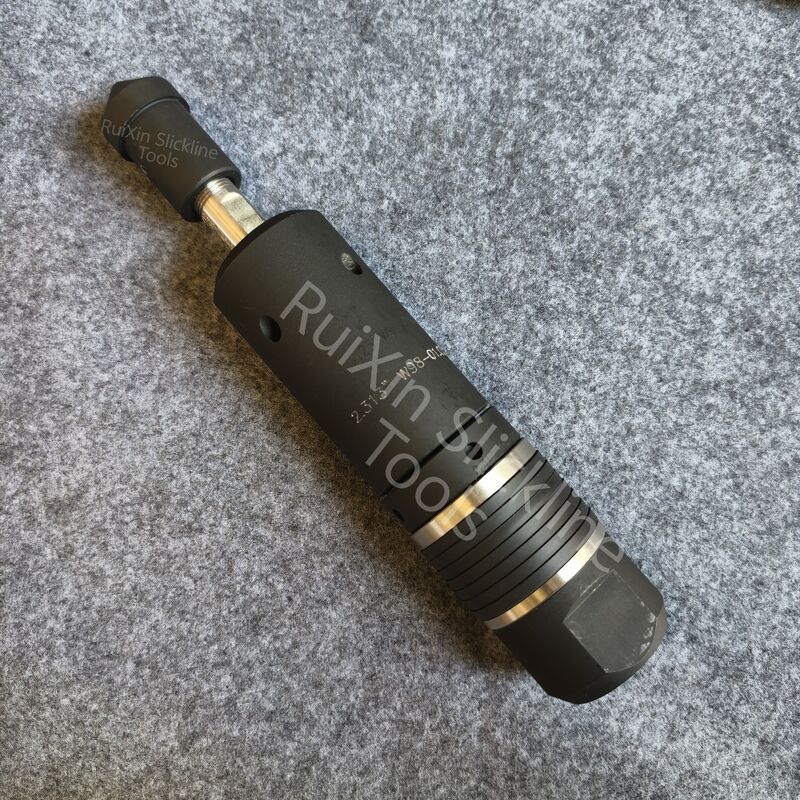

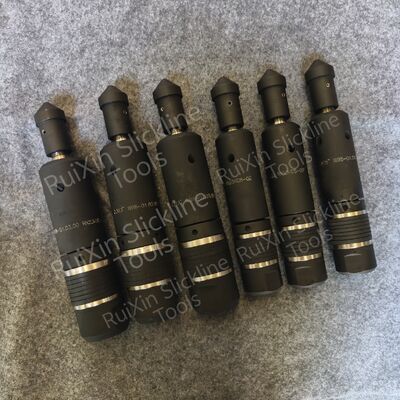

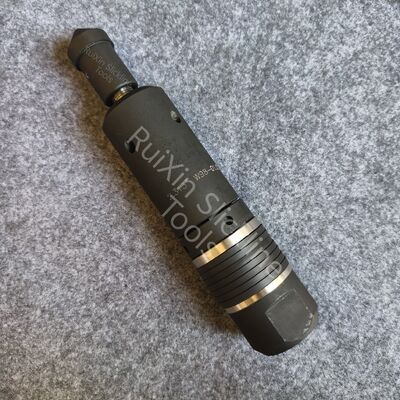

35Mpa~70Mpa Wireline N 테스트 도구 1.875Inch~3.813Inch API 사양 슬릭라인 도구

35Mpa~70Mpa 와이어라인 N 테스트 툴 1.875인치 ~ 3.813인치 API 규격 슬릭라인 툴

소개

N 테스트 툴은 랜딩 니플 상부의 튜빙 압력 테스트에 사용됩니다.

N형 압력 테스트 툴은 주로 생산 튜빙 스트링의 압력 테스트에 사용됩니다. 일반적으로 유정 완료 작업 중 또는 완료 후에 유정관의 무결성을 압력 테스트하는 데 사용됩니다. 동일한 툴을 낙하 및 회수 모두에 사용할 수 있으며, 회수 과정에서 균형 상태를 유지합니다. 사용이 더 간단하고 안전합니다. 사용이 더 간단하고 안전합니다.

N형 압력 테스트 툴은 피싱 넥, 리미팅 슬리브, 잠금 너트, 씰링 어셈블리, 씰링 본체, 코어 샤프트, 씰링 링, 씰링 슬리브 등으로 구성됩니다.
피싱 넥은 툴의 배치 및 회수를 용이하게 합니다. 코어 샤프트를 리미팅 슬리브 안에 넣고, 코어 샤프트의 한쪽 끝을 피싱 넥에 연결합니다. 씰링 본체의 씰링 부분에 씰링 어셈블리를 설치합니다. 먼저 씰링 본체의 잠금 너트를 조인 다음, 씰링 링과 씰링 슬리브를 씰링 본체의 상단에 놓습니다. 이전에 연결된 리미팅 슬리브 등을 씰링 본체에 조인 다음, 잠금 너트를 역으로 조여 리미팅 슬리브를 잠가 작업 중 떨어지지 않도록 합니다.
잠금 너트의 외경은 씰링 표면의 직경보다 크며, 연결 짧은 부분의 씰링 영역 상부에 고정될 수 있습니다.

사용 지침

1. 툴 스트링 아래에 SB/SSJ 피싱 툴을 연결합니다.
2. SB/SSJ를 통해 N형 압력 테스트 툴을 미리 정해진 위치까지 내린 후, SB/SSJ의 핀을 끊고 툴 스트링을 들어 올려 압력 테스트를 시작합니다.

3. 작업이 완료되면 툴 스트링을 삽입하고 N형 압력 테스트 툴을 제거합니다.

주의사항

1. 유정 하강 전에 씰링 어셈블리가 손상되었는지 확인하십시오.

2. 장기간 사용하지 않을 경우, 씰링 어셈블리를 교체하고 툴을 사용하여 손상을 방지하십시오.

모든 크기는 고객 요구 사항에 따라 맞춤 제작 가능합니다.
