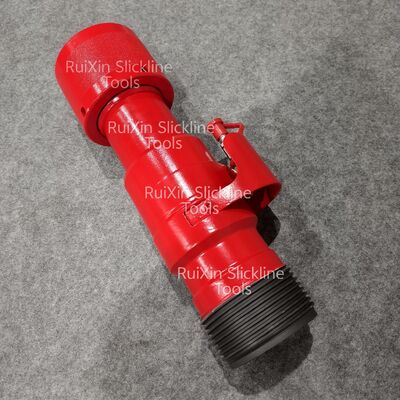

3인치 유압 공구 캐처 10,000PSI API 유선 압력 제어 장비

3인치  유압 도구 캐처  10,000PSI  API  와이어라인 압력 제어 장비

 개요

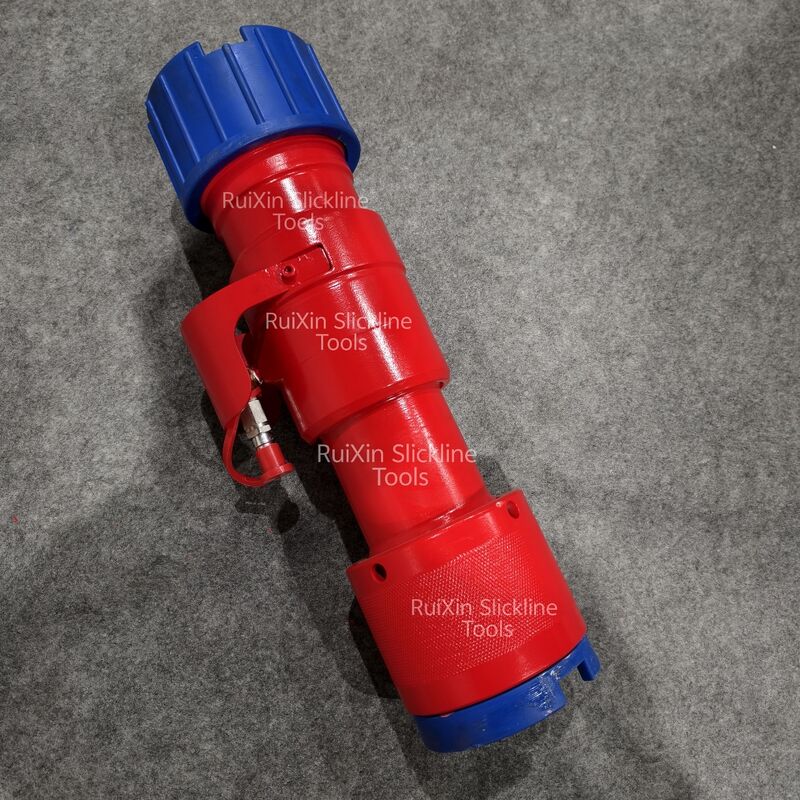

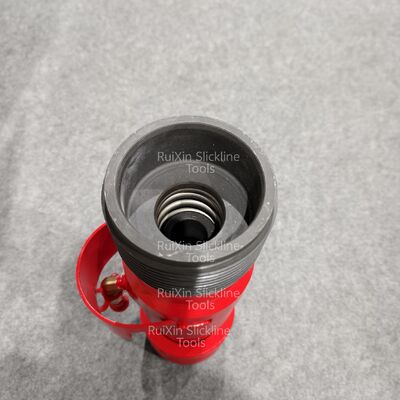

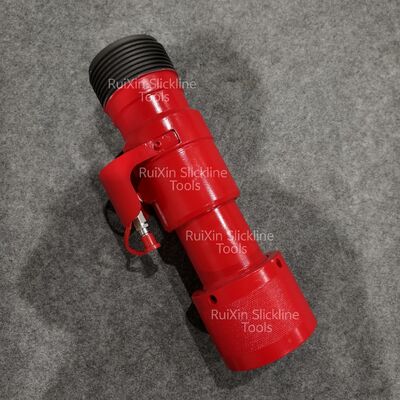

유압 도구 캐처 장치는 본체, 코어 샤프트, 리트리벌 클로, 하부 커넥터, 유니온 너트, 보호판, 피스톤, 스프링, 밀봉 부품 및 고무 부품으로 구성됩니다. 하단에 있는 하부 커넥터는 웰헤드 커넥터에 연결됩니다. 상단은 웰헤드 장치에 연결할 수 있는 유니온 피팅입니다. 유압 캡처 장치 내부에는 리트리벌 클로가 있습니다. 스프링과 외부 핸드 펌프의 제어 하에 성공적인 리트리벌 후 부드럽게 해제할 수 있습니다.

기술 매개변수

고객 요구 사항에 따라 모든 크기를 맞춤 제작할 수 있습니다.

작동 원리

작동 시 먼저 유압 제어 캐처를 웰헤드에 연결합니다. 리트리벌 대상이 상승한 후 리트리벌 클로가 들어 올려집니다. 리트리벌 대상과 리트리벌 넥 엔드가 리트리벌 클로에 들어갑니다. 스프링의 작용으로 리트리벌 클로가 원래 위치로 후퇴합니다. 리트리벌 대상이 성공적으로 리트리벌됩니다. 이 시점에서 리트리벌 대상은 해제될 수 없습니다. 리트리벌이 성공했습니다. 해제해야 할 경우 손으로 펌프를 눌러 리트리벌 클로가 뒤로 움직이도록 합니다. 리트리벌 클로가 열리고 부드럽게 해제될 수 있습니다.

제품 테스트/강도 테스트

(1). 압력 테스트 커넥터를 부착하고 압력 테스트 파이프라인을 연결합니다;
(2). 압력 테스트 펌프를 시작하여 압력 테스트를 수행합니다. 테스트 압력은 작동 압력의 1.5배입니다. 15분 동안 압력을 유지하고 테스트 기록 카드를 작성합니다;
(3). 각 나사 연결부 및 밀봉 영역에서 누출이 있는지 확인하십시오.
드릴링 테스트:
압력 테스트 핸드 펌프를 연결하고 압력을 가하여 드릴링 클로가 후퇴할 수 있는지 확인합니다.

◆Baoji RuiXin Slickline Tools 정보

Baoji Ruixin Energy Equipment Co., Ltd.는 2012년에 설립되었습니다. 강선, 케이블 및 코일 튜빙 도구의 설계 및 제조를 전문으로 하는 IS0: 9001-2015 및 API Q1 시스템 인증 기술 연구 개발 기관입니다. 강력한 신제품 연구 개발 능력을 갖추고 있으며 12개의 국가 실용 신안 특허 증명서와 1개의 발명 특허 증명서를 획득했습니다. 두 개의 현급 및 지방급 과학 연구 프로젝트를 수행했습니다. 당사의 제품에는 와이어라인 와이어라인 웰헤드 방폭 장비, 와이어라인 다운홀 도구 및 코일 튜빙 다운홀 도구가 포함됩니다. 현재 국내외 다양한 지역의 50개 이상의 유전 서비스 회사에 전문 장비 및 기술 지원을 제공하고 있습니다.

◆엄격한 품질 관리 시스템

강선 작업 도구는 API 인증을 받았으며 모든 제조는 품질 관리, 환경 관리 및 산업 보건 및 안전 관리를 포함하여 API 시스템에 따라 엄격하게 수행됩니다. 각 와이어 작업 도구 및 각 부품에 대해 원자재, 생산 공정에서 제품 출하에 이르기까지 추적성을 확보했습니다.

◆노력, 애프터 서비스

현장 기술 지침을 서로 교환합니다. 당사의 판매 및 기술 인력은 현장 엔지니어 및 기술 전문가와 현장에서 원활하게 소통하여 복잡한 환경에서 재료 선택, 밀봉 구조 최적화 및 사고 처리와 같은 기술적 문제를 해결했습니다. 그리고 많은 기술 교류와 우호적인 협력을 수행했습니다. 우리는 고객을 위해 제품 애프터 서비스를 잘 수행했으며 고객에게 더 만족스러운 서비스를 제공합니다. 우리는 점점 더 많은 고객의 지원과 신뢰에 감사드립니다. 앞으로 더욱 발전하겠습니다.

언제든지 저희에게 연락을 환영합니다.
